安全光栅安装技巧你知道吗？

安全光栅安装需要注意的事项：

（一） 安装前准备工作

1、 安装前，请按装箱清单核对装箱器件；开始安装时，要关闭机床电源，避免发生危险；

2、 备齐安装工具

◆电钻、钻头（规格：Φ3.2、Φ5.0、Φ6.8、Φ10）、丝锥（规格M4、M6、M8）、十字头和一字头螺丝刀、六棱板手（规格：4、5、6）、活口板手、尖嘴钳等。

◆外置控制器固定架及钢管支架底座的安装需用Φ6.8的钻头，M8的丝锥。

内置控制器固定安装需用Φ3.2的钻头，M4的丝锥。

◆L型支架安装需用Φ5.0的钻头，M6的丝锥。

◆电缆的走线孔需用Φ10的钻头。

（二）安全距离的计算

1、安全距离的计算

为确保操作者人身安全，光电保护装置的安装位置必须符合安全距离的规定要求。否则，仍存在发生事故的可能。

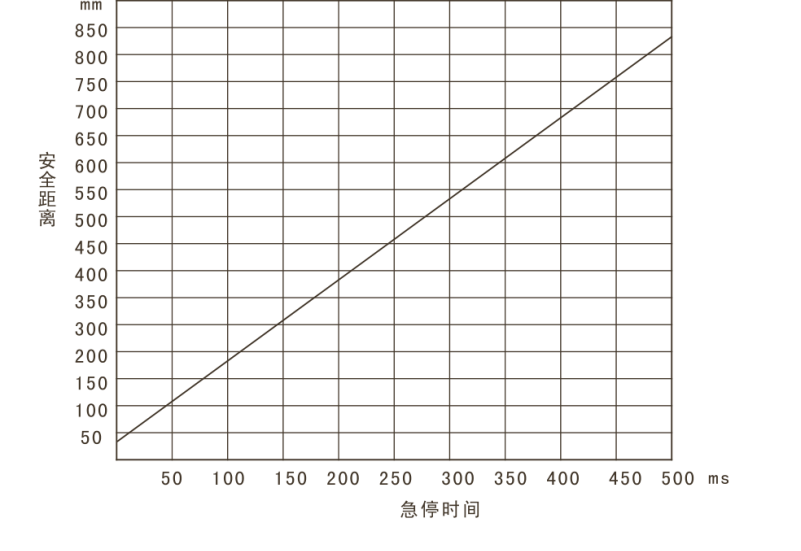

◆安全距离是指光电保护装置的光幕与模具刃口间的最小距离，其计算方法应根据压力机的制动方式依公式计算，或参照下表确定。

◆对于滑块能在行程的任意位置制动停止的压力机，安全距离：Ds=1.6（T1+T2）

式中：Ds-----安全距离，单位米（m）

      1.6----人手的伸展速度，单位米/秒（m/s）

      T1-----光电保护装置的响应时间，0.02秒（s）

      T2-----压力机的制动时间，即从制动开始到滑块停止的时间，单位秒（s），从实际制动情况测定

◆对于滑块不能在行程的任意位置制动停止的压力机，安全距离；

Ds=1.6Ts

式中：Ds-----安全距离，单位（m）

1.6—人手伸展速度，单位米/秒（m/s）

Ts—从人手离开光幕（即允许起动滑块）至压力机滑块到达下死点的时间，即滑块的下行程时间，单位秒（s）。可依下面公式计算或实际测定

Ts=(1/2+1/N)  Tn  （3）

式中：  N-离合器的接合槽数

      Tn—曲轴回转一周的时间，单位秒（s）

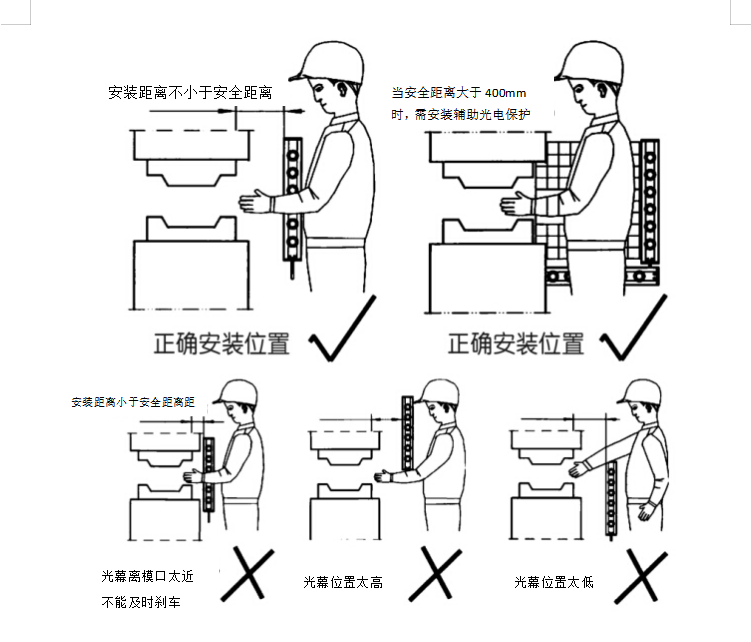

（三）安装位置的确定

安装位置是指光电保护装置的光幕相对于机床上下模口的位置，即在保证安全距离的前提下，光电保护装置的最下一束光不得高于下模口的下边缘，最上束光不得低于上模口的上边缘。这就涉及到光电保护装置保护高度的选择。
