XTB15系列安全光栅
XTB15系列安全光栅是行业首创超薄光栅,15mm的厚度,采用上下端紧贴的安装方式,安装所占空间小,隐秘性好,精致美观,性能稳定。广泛应用于非标设备或安装空间狭小的设备,还可以应用在AOI等光学检测设备作防护或启动信号。
产品特点:
1.采用SMD贴片设计,进口高端元器件。
2.自检完善功能,响应时间短。
3.光电循环自检,提升设备安全性。
4.采用线同步技术,抗干扰能力强。
5.外壳超薄、有效减小安装空间。
6.多种输出方式可选。
技术参数:
保护高度 | 60-2000mm(常规) | 工作环境温度 | -10℃-55℃ |
光轴间距 | 5mm/10mm/20mm/40mm | 储存环境温度 | -25℃-70℃ |
分 辨 率 | 10mm/15mm/25mm45mm | 工作环境湿度 | 温度20℃时,空气相对湿度<85% |
光轴数量 | 4、6、8、10...... | 输出电流 | ≤200mA |
电源电压 | DC24V±20% | 截面尺寸 | 39*15mm |
功 率 | <5W | 光幕形式 | 对射式 |
响应时间 | <10ms | 抗光干扰 | 10000LUX(入射角I>5度) |
绝缘电阻 | ≥100MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |
输出方式 | NPN或PNP(常规)/继电器常开/继电器常闭(可根据需求选择) | ||
保护距离 | A:0.1-1500mm |
产品组成:
1.XTB15系列安全光栅是由发光器、受光器、传输数据线、支架四部分组成;
2.适用于保护长度(机床台面);
3.数据线标准长度为:2.5米、 3.5米;
4.光轴间距分别有10mm、20mm、40mm供选择,保护高度根据机械设备的需要选择(100mm~1500mm)。

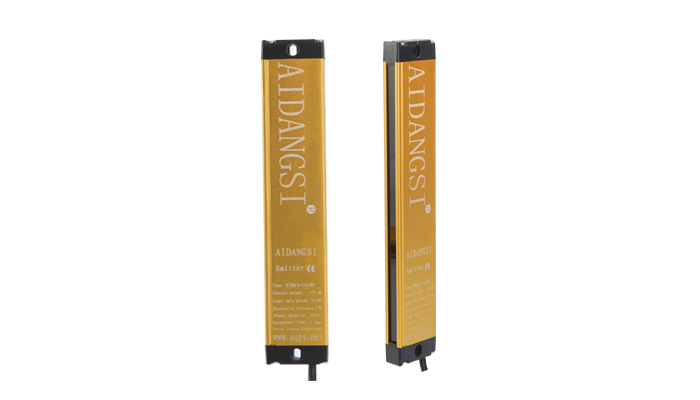

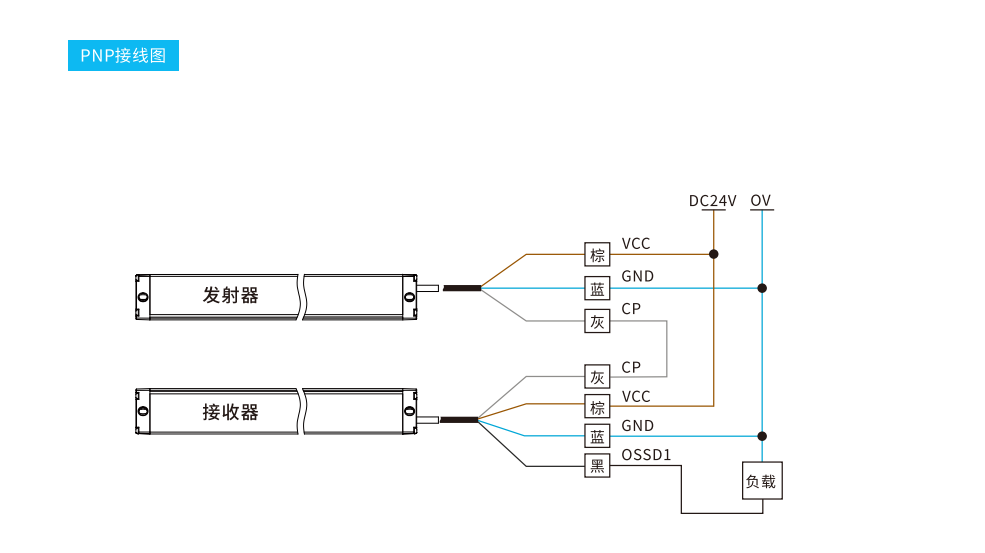

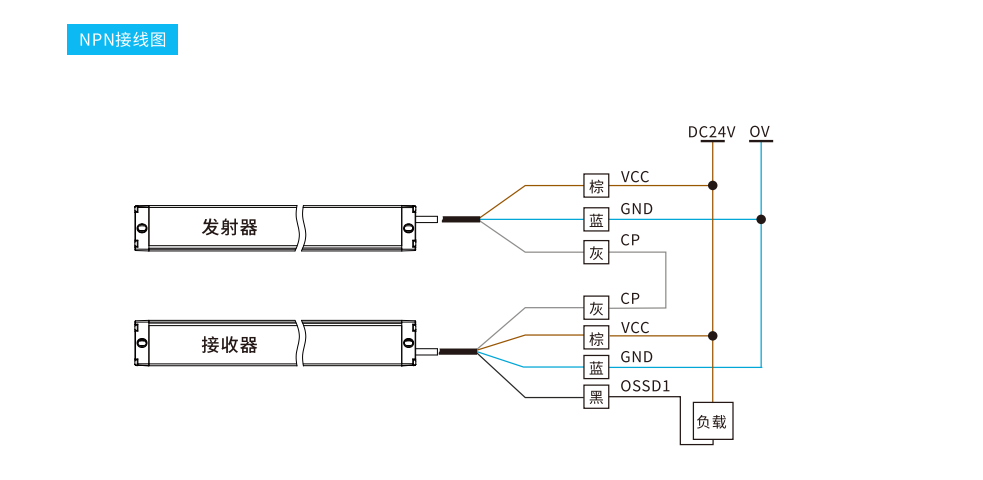

接线图:

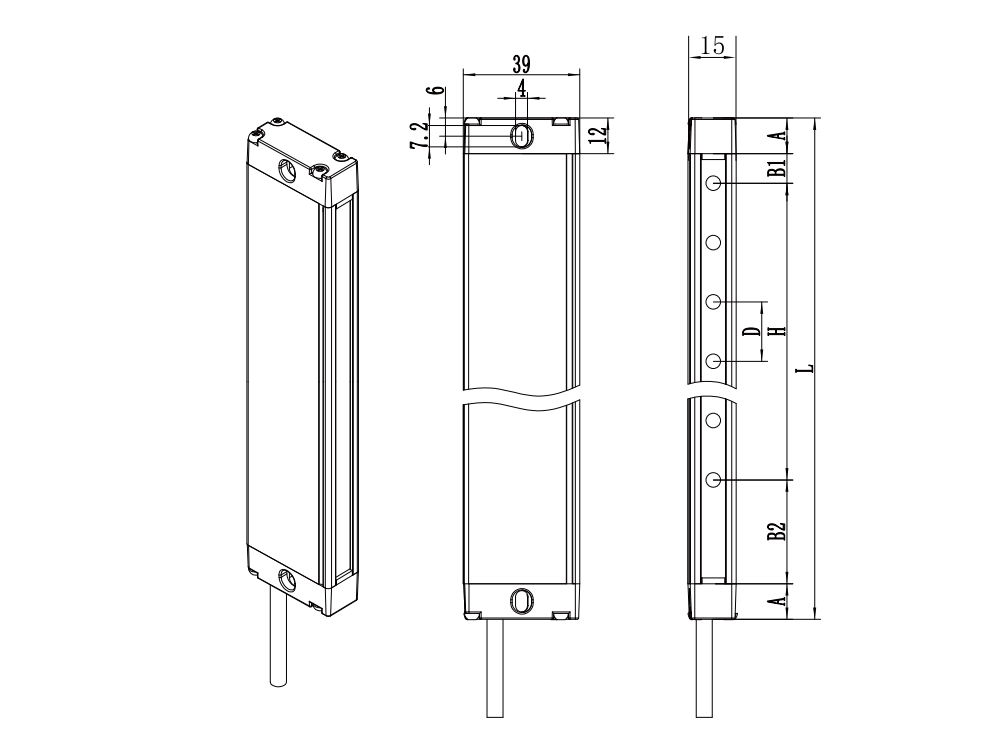

安全光栅外形尺寸:

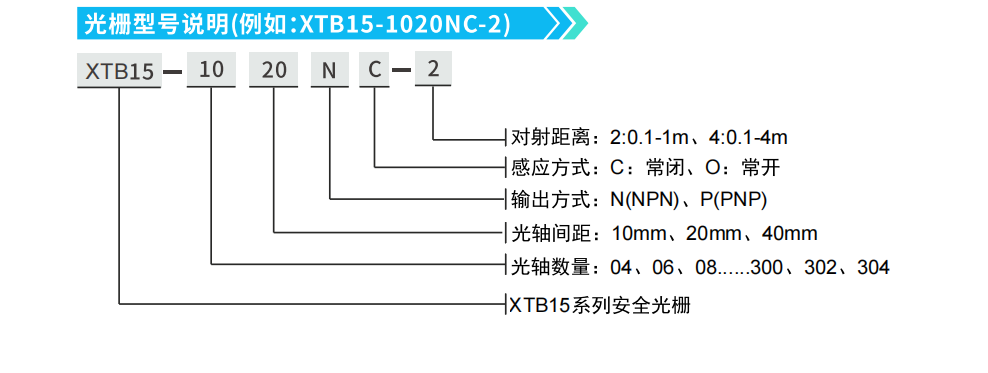

安全光栅选型说明:
安全光栅选型表:
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
10mm | 8 | XTB15-0810 | 70 | 104 |
12 | XTB15-1210 | 110 | 144 | |
16 | XTB15-1610 | 150 | 184 | |
20 | XTB15-2010 | 190 | 224 | |
24 | XTB15-2410 | 230 | 264 | |
28 | XTB15-2810 | 270 | 304 | |
32 | XTB15-3210 | 310 | 344 | |
36 | XTB15-3610 | 350 | 384 | |
40 | XTB15-4010 | 390 | 424 | |
44 | XTB15-4410 | 430 | 464 | |
48 | XTB15-4810 | 470 | 504 |
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
20mm | 4 | XTB15-0420 | 60 | 104 |
6 | XTB15-0620 | 100 | 144 | |
8 | XTB15-0820 | 140 | 284 | |
10 | XTB15-1020 | 180 | 224 | |
12 | XTB15-1220 | 220 | 364 | |
14 | XTB15-1420 | 260 | 304 | |
16 | XTB15-1620 | 300 | 344 | |
18 | XTB15-1820 | 340 | 384 | |
20 | XTB15-2020 | 380 | 424 | |
22 | XTB15-2220 | 420 | 464 | |
24 | XTB15-2420 | 460 | 504 |
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
40mm | 4 | XTB15-0440 | 120 | 164 |
6 | XTB15-0640 | 200 | 244 | |
8 | XTB15-0840 | 280 | 324 | |
10 | XTB15-1040 | 360 | 404 | |
12 | XTB15-1240 | 440 | 484 | |
14 | XTB15-1440 | 520 | 564 | |
16 | XTB15-1640 | 600 | 644 | |
18 | XTB15-1840 | 680 | 724 | |
20 | XTB15-2040 | 760 | 804 | |
22 | XTB15-2240 | 840 | 884 | |
24 | XTB15-2440 | 920 | 964 |
