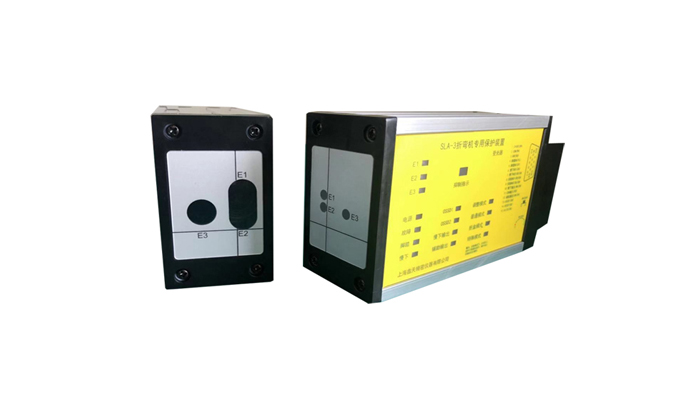

产品介绍

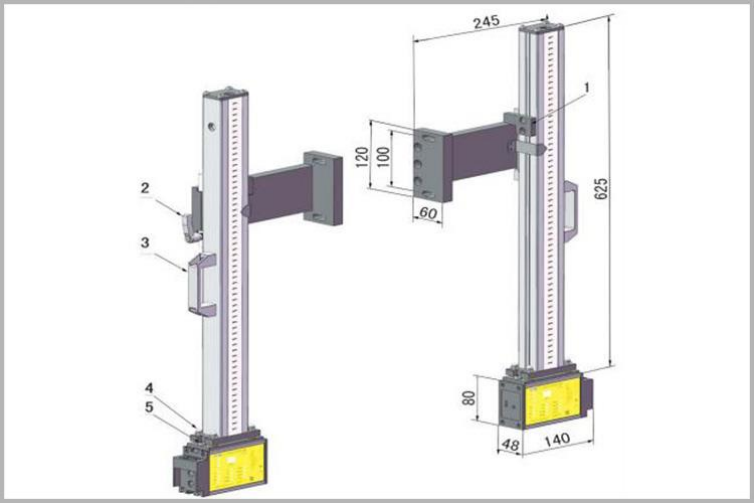

外形尺寸说明



操作面板说明

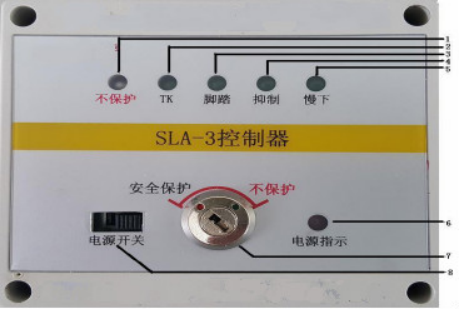

image1.不保护指示灯(黄色)
2.TK指示灯(绿色)
3.脚踏指示灯(绿色)
4.抑制指示灯(绿色)
5.慢下指示灯(绿色)
6.电源指示灯(红色)
7.抑制钥匙开关
8.电源开关
开关置于“开”侧位置,
控制器和光电电源接通
开关置于“关”侧位置,
控制器和光电电源断开





功能


1、电源打开和关闭:

使用 “图1 SLA-3控制器面板说明”图示的“电源开关”对SLA-3控制器电源进行通电和断电操作

2、模式切换:

SLA-3控制器有保护模式和不保护模式2种模式,使用“图1 SLA-3控制器面板说明”图示的“抑制钥匙开关”进行切换:

(1)、不保护模式:将钥匙开关打到“不保护”位置,SLA-3面板上面“不保护”指示灯会亮起,同时“抑制”指示灯也同时亮起。此功能原理是为SLA-3光电提供“抑制信号”,使光电进入抑制状态进而SLA-3光电输出为通光输出,从而实现了通过控制器实现抑制功能的目的。

(2)、保护模式:将钥匙开关打到“安全保护”位置,SLA-3控制器将根据输入信号进行相应判断从而进行对应输出





◆没有其它安全保护措施确保安全,严禁将控制器钥匙开关置于“不保护”位置!

◆钥匙开关置于“不保护”位置时,光电保护装置将进入“不保护模式”,此模式下安全功能丧失,SLA-3光电不起安全保护作用。





◆ 钥匙开关置于“不保护”位置时,钥匙不能拔出,禁止强制取出钥匙!

◆ “电源开关”控制对象为220V输入线

◆ 不保护模式必须需要SLA-3受光器配合使用才能达到不保护效果,拿掉SLA-3受光器将无法实现不保护模式的通光输出



二、接线

1: SLA-3发光器和受光器信号线请按照颜色接入SLA-3控制器。

2:L、N为SLA-3控制器的输入电压,输入电压范围为AC90V-AC264V,PE为接地线。

3:TK1、TK2为SLA-3控制器的安全输出,接入折弯机系统“行程停止”。

4:MXO为强制慢下输出,为折弯机提供强制慢下信号。

5:AOUT为辅助输出。

6:EDM为EDM信号输入线。

7:备用线为外部信号提供基准电压(DC24电源系统)

8:如果不使用EDM功能,请使用导线将EDM点和AOUT点短接



为避免发生危险,接线前,必须先关掉机床电源,严格按照接线图接线。

◆ 光电保护装置的内部线路不允许改造。

◆ 慢下信号线、抑制信号线、与脚踏信号线接入SLA-3控制器的直流24V继电器线圈,禁止使用电压高于28V的电压作为输入信号电压

◆ 备用线可作为慢下信号、抑制信号、脚踏信号的信号电压,禁止对其他外部设备输出功率。
