XTE系列安全光栅
XTE系列安全光栅参照了欧洲标准设计,并采用国外原装进口元器件,其安全性能以及外壳防护等级都达到了国际欧洲四级标准,现如今XTE系列安全光栅应用广泛、稳定性高、使用放心、安全无忧。
产品特点:
1.安装调试方便,配件使用方便。光栅采用了航空插头连接,可快速、准确的装卸。
2.自检完善,采用最新的安全技术设计,严格按照欧洲标准设计。
3.响应时间短,可靠性高。
4.高分辨率,可保护手掌、手指、人体。
5.集成化设计、无需控制器,简单易用。
技术参数:
保护高度 | 60-2000mm(常规) | 工作环境温度 | -10℃-55℃ |
光轴间距 | 10mm/20mm/40mm | 储存环境温度 | -25℃-70℃ |
分 辨 率 | 15mm/25mm45mm | 工作环境湿度 | 温度20℃时,空气相对湿度<85% |
光轴数量 | 4、6、8、10...... | ||
电源电压 | AC24V±20% | 输出电流 | ≤200mA |
功 率 | <5W | 输出方式 | NPN或PNP(常规) |
响应时间 | <10ms | 抗光干扰 | 10000LUX(入射角I>5度) |
绝缘电阻 | ≥100MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |
截面尺寸 | 35*50mm | 光幕形式 | 对射式 |
保护距离 | A:0.1-5m; B:0.1-10m; C:0.1-15m; D:0.1-20m |

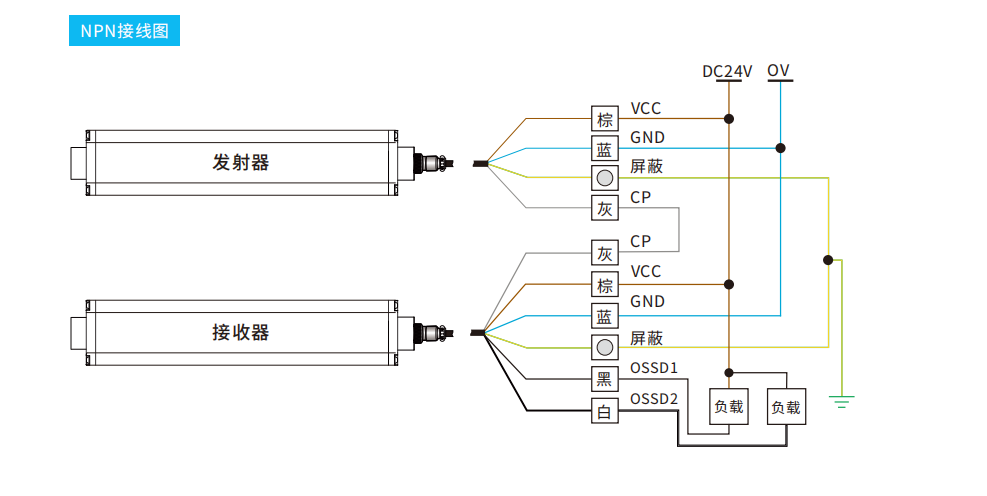

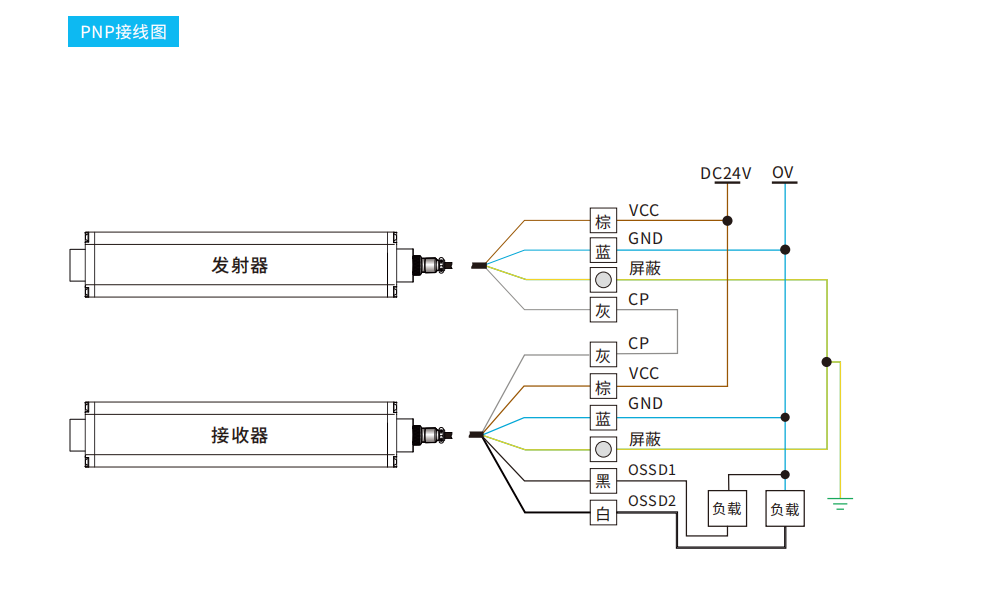

接线定义:

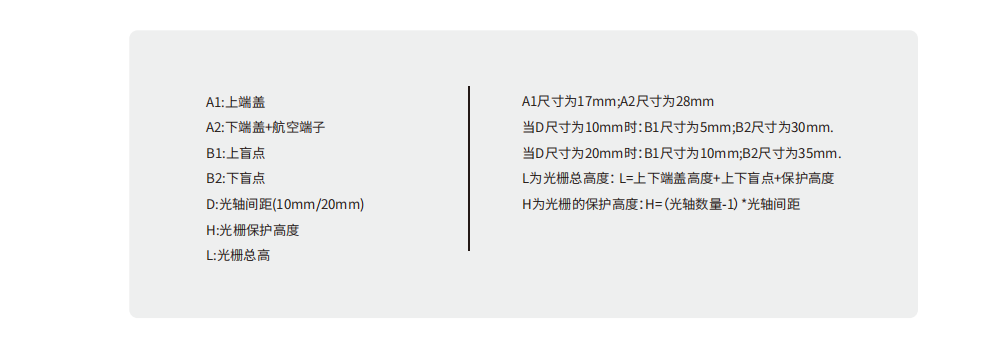

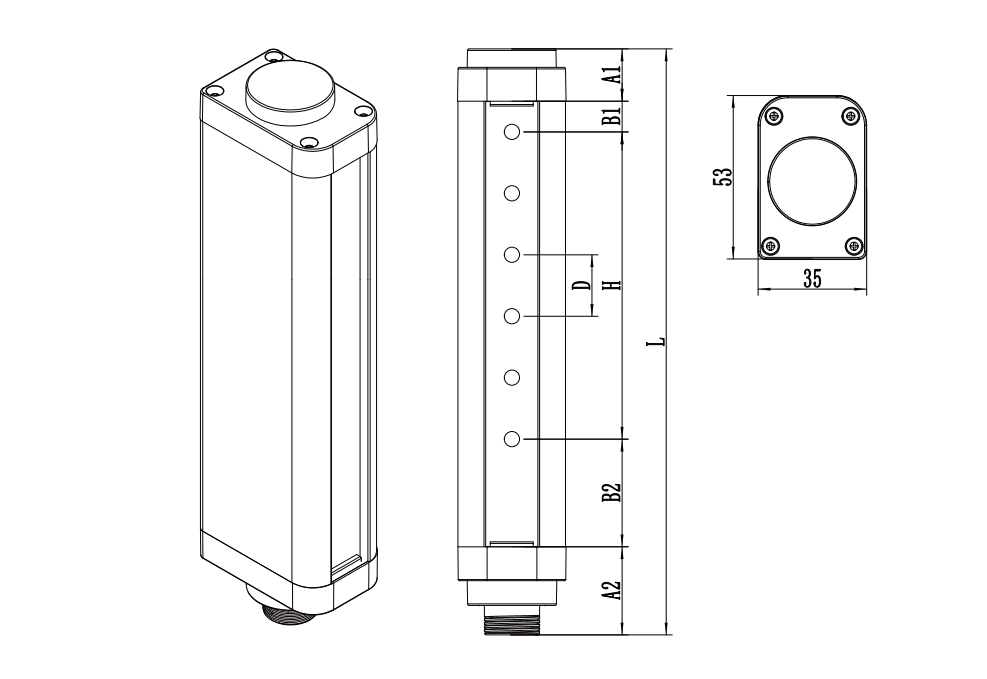

外形尺寸:
安全光栅选型表:
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
| 8 | XTE0810 | 70 | 150 |
12 | XTE1210 | 110 | 190 | |
16 | XTE1610 | 150 | 230 | |
20 | XTE2010 | 190 | 270 | |
24 | XTE2410 | 230 | 310 | |
28 | XTE2810 | 270 | 350 | |
32 | XTE3210 | 310 | 390 | |
36 | XTE3610 | 350 | 430 | |
40 | XTE4010 | 390 | 470 | |
44 | XTE4410 | 430 | 510 | |
48 | XTE4810 | 470 | 550 |
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
20mm | 4 | XTE0420 | 60 | 150 |
6 | XTE0620 | 100 | 190 | |
8 | XTE0820 | 140 | 230 | |
10 | XTE1020 | 180 | 270 | |
12 | XTE1220 | 220 | 310 | |
14 | XTE1420 | 260 | 350 | |
16 | XTE1620 | 300 | 390 | |
18 | XTE1820 | 340 | 430 | |
20 | XTE2020 | 380 | 470 | |
22 | XTE2220 | 420 | 510 | |
24 | XTE2420 | 460 | 550 |
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
40mm | 4 | XTE0440 | 120 | 230 |
6 | XTE0640 | 200 | 310 | |
8 | XTE0840 | 280 | 390 | |
10 | XTE1040 | 360 | 470 | |
12 | XTE1240 | 440 | 550 | |
14 | XTE1440 | 520 | 630 | |
16 | XTE1640 | 600 | 710 | |
18 | XTE1840 | 680 | 790 | |
20 | XTE2040 | 760 | 870 | |
22 | XTE2240 | 840 | 950 | |
24 | XTE2440 | 920 | 1030 |
