产品介绍
XTG系列安全光栅外形小巧,精度高,具有很强的信号发射和接受能力。其控制原理是发光器发射光信号直接由受光器接受,形成保护光幕,受光器监控光幕的通断状态,并将光幕的通断信号通过内部电路处理,直接输出低电平(通光时)或高电平(挡光时),通过传输线接到PLC或报警器报警电路。实现设备停止或发出安全报警。
产品特点
1.外形小巧,尺寸仅35*27.5mm
2.安装方式灵活、简便。
3.光点循环自检,提升设备安全性。
4.光栅自带晶体管输出(PNP/NPN),
5.进口老化设备保护产品的质量安全稳定。
6.具有防水功能。
技术参数:
保护高度 | 60-2000mm(常规) | 工作环境温度 | -10℃-55℃ |
光轴间距 | 5mm/10mm/20mm/40mm | 储存环境温度 | -25℃-70℃ |
分 辨 率 | 10mm/15mm/25mm45mm | 工作环境湿度 | 温度20℃时,空气相对湿度<85% |
光轴数量 | 4、6、8、10...... | 光幕形式 | 对射式 |
电源电压 | DC24V±20% | 输出电流 | ≤200mA |
功 率 | <5W | 保护距离 | 0.1-2000mm |
响应时间 | <10ms | 抗光干扰 | 10000LUX(入射角I>5度) |
绝缘电阻 | ≥100MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |
截面尺寸 | 35*27mm | 外壳防护等级 | IP65 |
输出方式 | NPN或PNP(常规)/继电器常开/继电器常闭(可根据需求选择) |

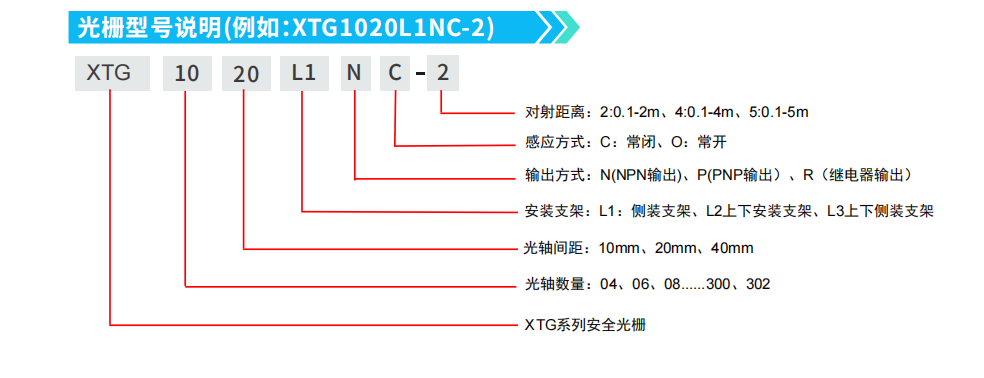

选型说明:

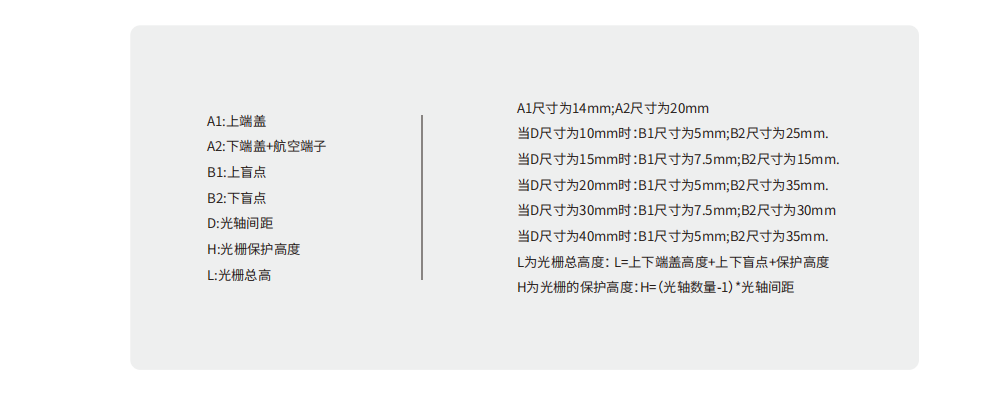

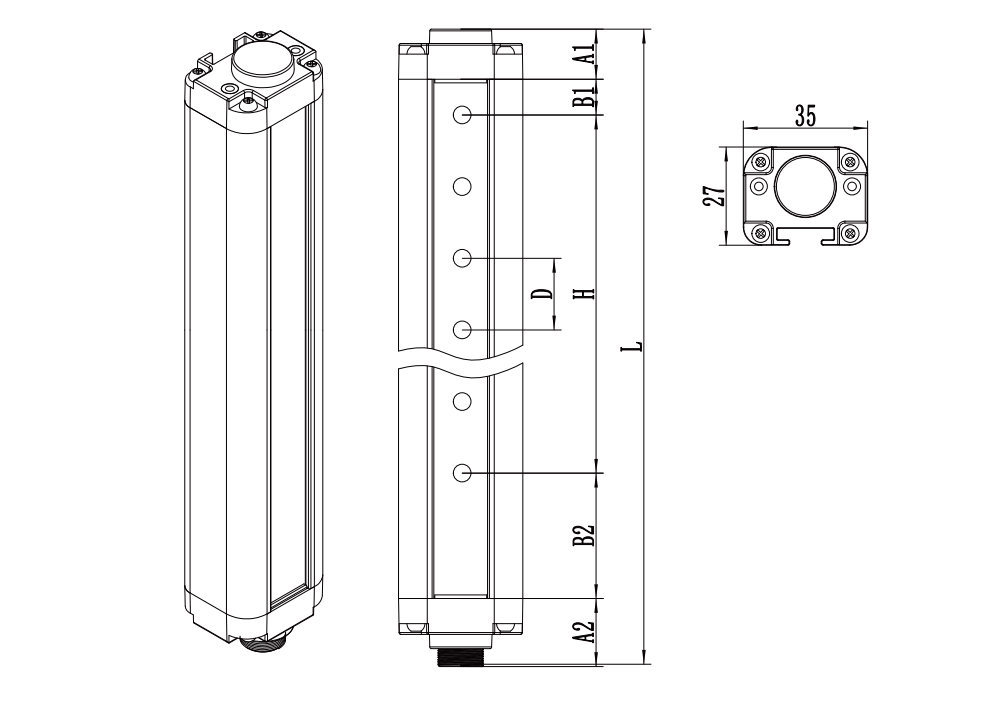

外形尺寸:

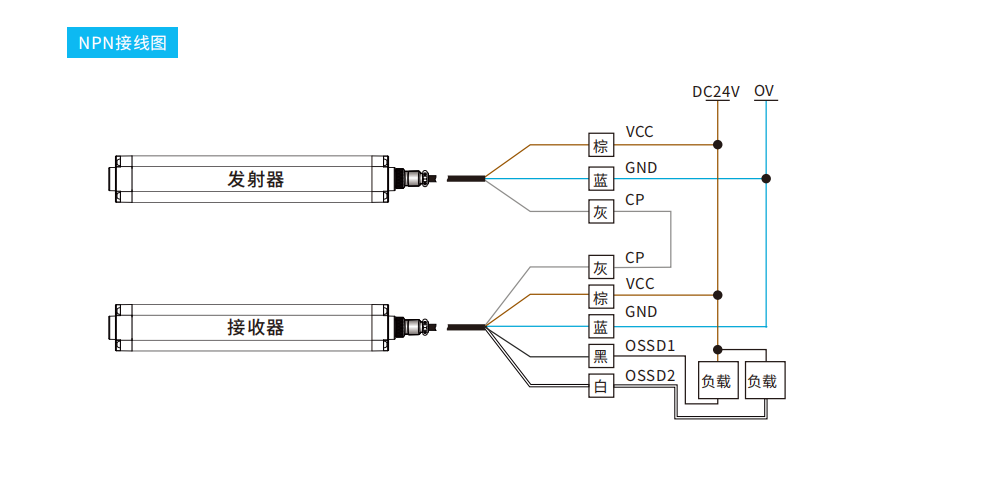

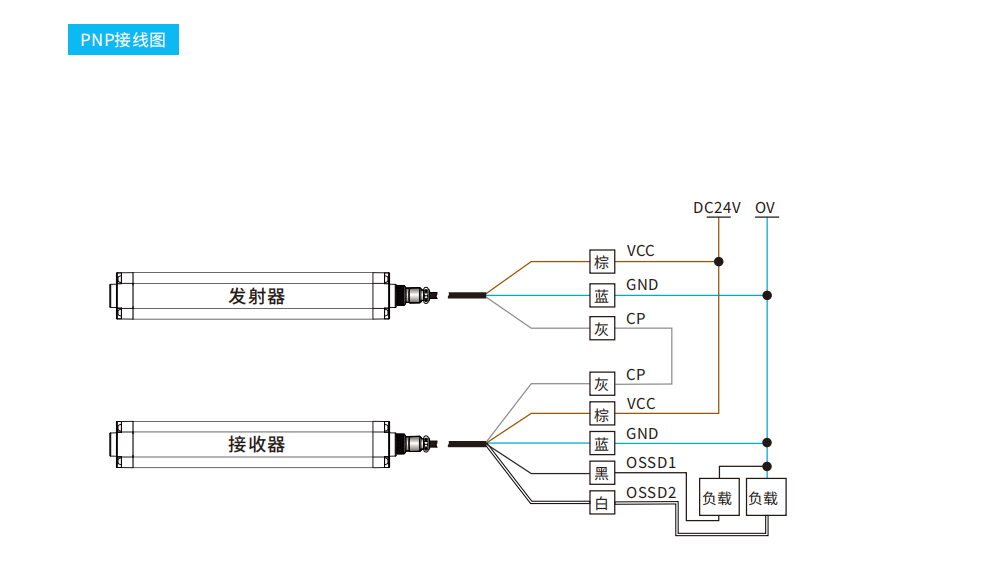

接线定义:
常用规格型号
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
10mm | 8 | XTG0810 | 70 | 139 |
12 | XTG1210 | 110 | 179 | |
16 | XTG1610 | 150 | 219 | |
20 | XTG2010 | 190 | 259 | |
24 | XTG2410 | 230 | 299 | |
28 | XTG2810 | 270 | 339 | |
32 | XTG3210 | 310 | 379 | |
36 | XTG3610 | 350 | 419 | |
40 | XTG4010 | 390 | 459 | |
44 | XTG4410 | 430 | 499 | |
48 | XTG4810 | 470 | 539 |
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
20mm | 4 | XTG0420 | 60 | 139 |
6 | XTG0620 | 100 | 179 | |
8 | XTG0820 | 140 | 219 | |
10 | XTG1020 | 180 | 259 | |
12 | XTG1220 | 220 | 299 | |
14 | XTG1420 | 260 | 339 | |
16 | XTG1620 | 300 | 379 | |
18 | XTG1820 | 340 | 419 | |
20 | XTG2020 | 380 | 459 | |
22 | XTG2220 | 420 | 499 | |
24 | XTG2420 | 460 | 539 |
光束间距(mm) | 光束(束) | 规格型号 | 保护高度(mm) | 总高度(mm) |
40mm | 4 | XTG0440 | 120 | 199 |
6 | XTG0640 | 200 | 279 | |
8 | XTG0840 | 280 | 359 | |
10 | XTG1040 | 360 | 439 | |
12 | XTG1240 | 440 | 519 | |
14 | XTG1440 | 520 | 599 | |
16 | XTG1640 | 600 | 679 | |
18 | XTG1840 | 680 | 759 | |
20 | XTG2040 | 760 | 839 | |
22 | XTG2240 | 840 | 919 | |
24 | XTG2440 | 920 | 999 |
